电控柜基本参数

发布日期:2015-11-27 17:28:30    浏览:3177


一、符合标准:
DIN EN 60 439-1 低电压开关和控制安装 – 第一部分:型式试验和部分型式试验
DIN EN 60 204-1 体系安全– 电气设备 - 第一部分:总体要求
BGV A3 UVV 电机体系和设

二、质量体系标准:
DIN EN ISO 9001:2008

三、电控柜参数:
1、额定电压
24V DC/ 220V DC
380-430V AC/500-690V AC
2、柜体材质
冷轧钢板、不锈钢304
3、柜体外形尺寸
RITTAL标准尺寸,或非标定制柜体
4、颜色
RAL7035、RAL7032、RAL7000等RAL色卡标准色
及国标GSB05-1426-2001漆膜标准色
5、防护等级
IP54、IP65

四、柜体工艺特点:
我们提供的电控柜采用威图(Rittal)或仿威图(Rittal)机柜。
1、柜体骨架的12根型材中均设有最大尺寸的开口以及两排安装孔,可供从所有侧面随意地进行万能安装;
2、九折型材确保最大的强度;
3、再用点焊连接,确保最大的牢度;
4、顶盖,侧板,后板,底座地板均用螺丝固定,拆装容易,柜内安装工作更加方便快捷;
4、门铰链采用暗藏式,可开至130度,容易安装及更换;
5、门板采用冷轧板用聚氨酯发泡密封胶条,可得到所需的防护等级;
6、表面处理:去油,磷化,酸洗,户外防水塑粉;
7、柜内外表面均采用粉末喷涂;
8、配有起重吊环。

五、元器件品牌:
我们选用的元器件大多是得到广泛认可的世界知名品牌。
按钮指示灯类:Schneider,SIEMENS,MÖLLER等;
继电器、接触器、断路器类:Schneider,ABB,SIEMENS,EATON等;
安全继电器模块: PILZ,WIELAND等;
PLC类:SIEMENS S7 300,AB(Allen Bradley)等;
变频器:SEW,DANFOSS等;
电缆、接头类:LAPP,HARTING,PHOENIX,MURR,FESTO,PEPPERL+FUCHS等;
母线相关产品:RITTAL,WÖHNER等;
端子及标识类:WEIDMULLER,PHOENIX,WAGO等。

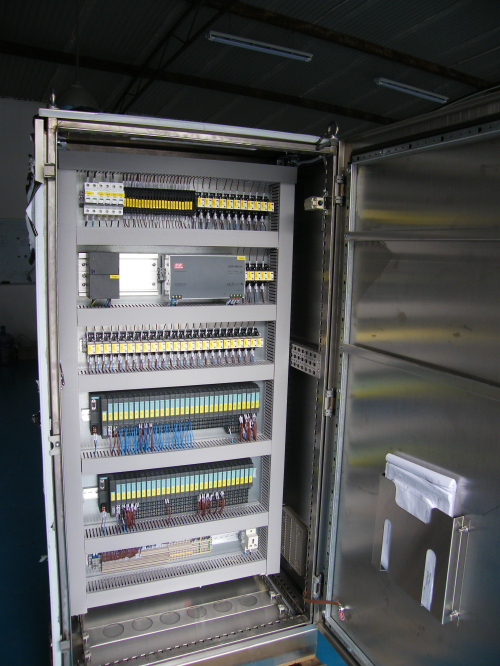

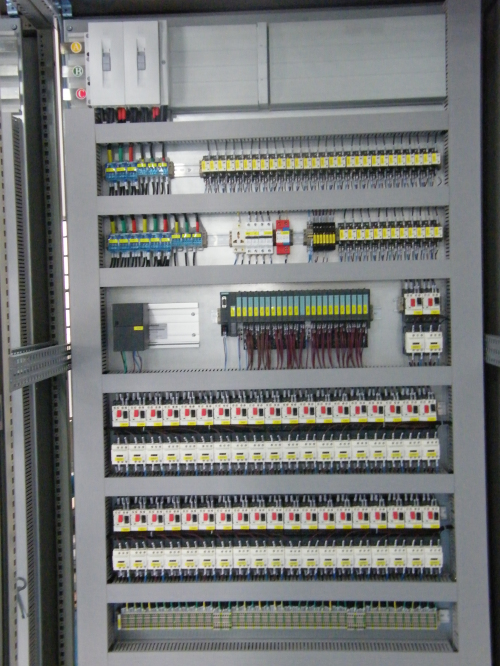

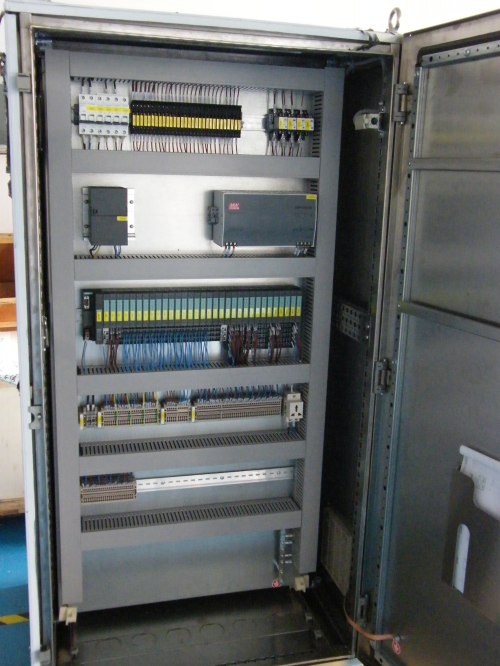

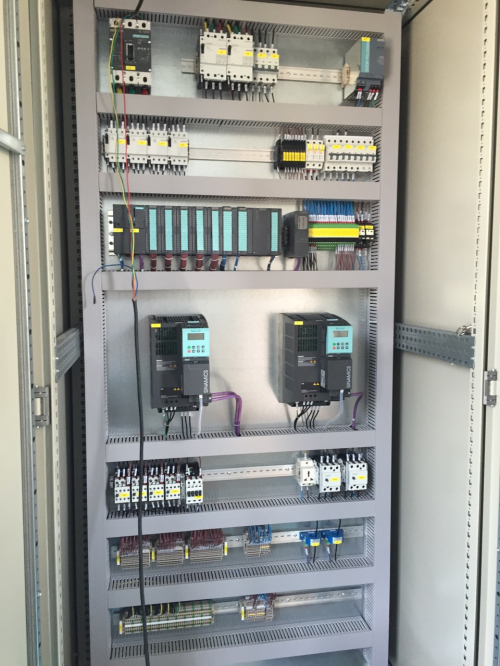

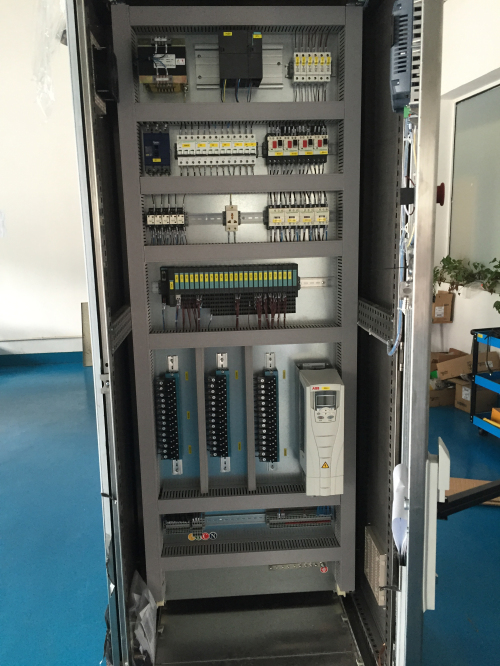

六、电控柜装配细节:
跟其他的电控柜生产厂家相比,我们更注重细节的处理,于细微处见真章。
1、电气控制柜装配过程中,我们注意对柜体,尤其是底部的保护,防止喷漆层被破坏;
2、元器件接线长度合适,既不会因长度稍短导致接触不良,也不会出现大量冗余,影响美观;
3、线槽、导轨布局合理,长度合适,既具功能性,又具美观性;
4、安装因振动易损坏的元件时,在元器件和安装板之间加装橡胶垫,以减震;
5、保护接地连续性利用有效接线来保证;柜内各金属部件之间通过螺钉连接时,均采用接地垫圈,并将垫圈齿面接触零部件表面,或者破坏绝缘层;
6、如有电缆连接在安装板和门板上时,我们会加塑料保护套管,以保护电缆;
7、柜体、元器件到端子,都标识明确,醒目;
8、扎带修剪平齐,维护人员查找线路时不易划伤皮肤。
